Modificar Single-Area OSPFv2
(Packet Tracer 2.4.11)
Este laboratorio se centra en la optimización y el ajuste fino de OSPFv2. Aprenderemos a manipular los temporizadores para la estabilidad de la red y a modificar el ancho de banda para controlar el camino que siguen los datos.
1. Ajuste de Temporizadores (Hello y Dead Intervals)
Por defecto, en enlaces seriales, OSPF utiliza un Hello Interval de 10 segundos y un Dead Interval de 40 segundos. Para que dos routers formen una adyacencia, estos valores deben coincidir exactamente.
Paso A: Modificar R1
Al cambiar los tiempos en R1, la adyacencia con R2 caerá porque los valores dejarán de coincidir.
R1(config)# interface Serial0/0/0
R1(config-if)# ip ospf hello-interval 15
R1(config-if)# ip ospf dead-interval 60
- Resultado esperado: Verás un mensaje en consola indicando que el vecino ha pasado a estado
DOWNpor “Dead timer expired”.
Paso B: Sincronizar R2
Para restaurar la conexión, debemos igualar los valores en el otro extremo del enlace.
R2(config)# interface Serial0/0/0
R2(config-if)# ip ospf hello-interval 15
R2(config-if)# ip ospf dead-interval 60
2. La Fórmula del Costo OSPF (Métrica)
Según la documentación oficial de Cisco, OSPF utiliza una métrica llamada Costo. El costo de una interfaz es inversamente proporcional a su ancho de banda.
La Fórmula Oficial de Cisco
Verificación del camino inicial
Originalmente, el tráfico de PC1 hacia el servidor web (64.100.1.2) va directamente de R1 a R2, ya que es el camino con menor costo acumulado.
Modificación en R1
Forzamos a OSPF a buscar una ruta alternativa a través de R3 reduciendo el ancho de banda lógico del enlace directo.
R1(config)# interface Serial0/0/0
R1(config-if)# bandwidth 64

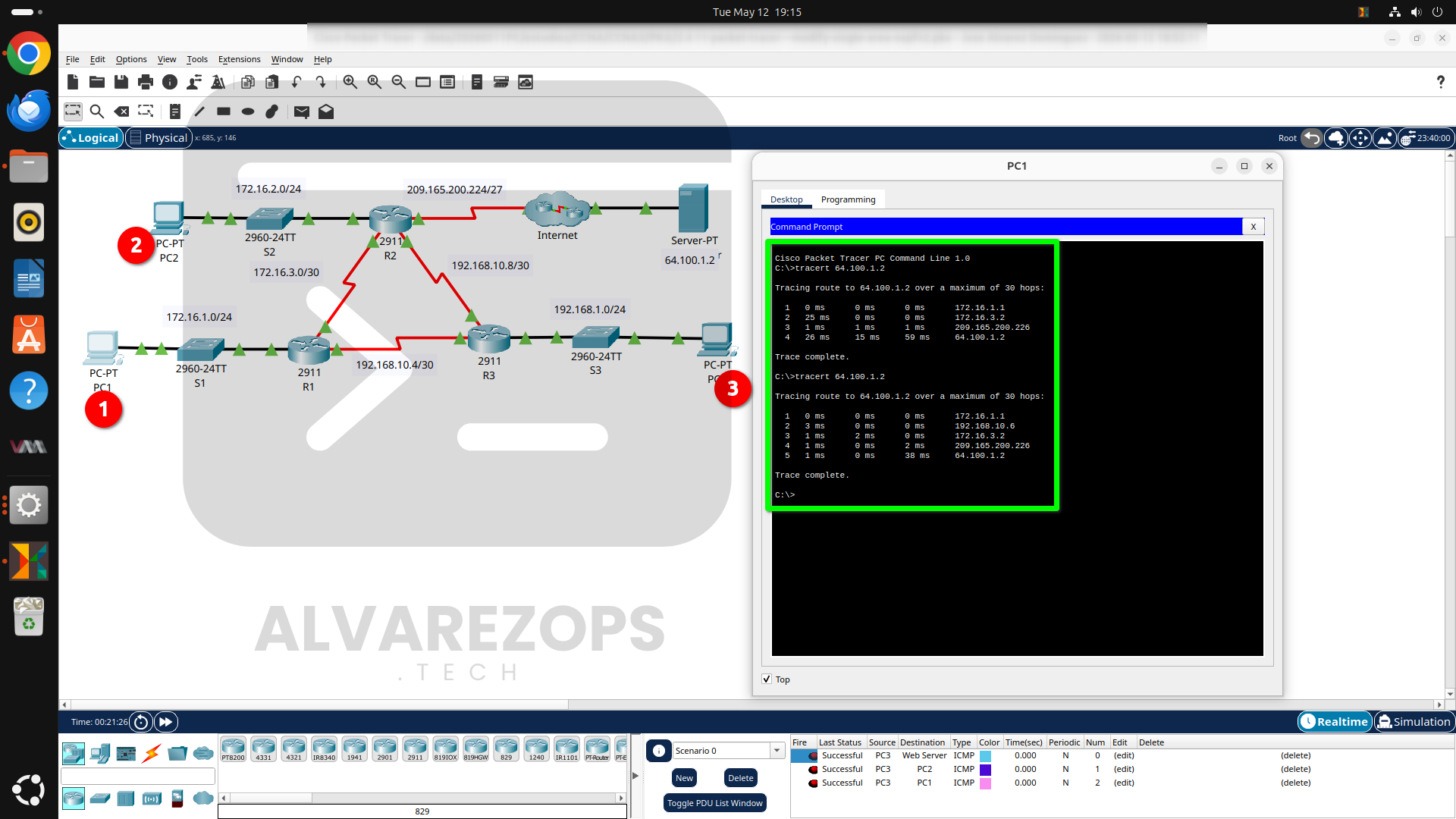

Verificación del cambio de ruta con Tracert
C:\> tracert 64.100.1.2
1 172.16.1.1 (R1)
2 192.168.10.6 (R3) <-- ¡Nueva ruta detectada!
3 172.16.3.2 (R2)
4 209.165.200.226
5 64.100.1.2
3. Comandos de Verificación Clave
| Comando | Propósito |
|---|---|
show ip ospf interface s0/0/0 |
Muestra el costo calculado y los intervalos de tiempo. |
show ip ospf neighbor |
Confirma el estado FULL de las adyacencias. |
show ip route ospf |
Muestra la tabla de rutas con el costo total de cada destino. |
Reglas de Oro y Notas de Cisco
- Limitación del Valor por Defecto: Como la referencia es 100 Mbps, una interfaz de 100 Mbps (FastEthernet) y una de 1000 Mbps (Gigabit) tienen ambas un costo de 1.
-
Ajuste de Referencia: En redes modernas, Cisco recomienda cambiar la referencia con:
router ospf 1auto-cost reference-bandwidth 1000(para soportar Gigabit). - Configuración Manual: También puedes fijar el costo directamente sin depender del ancho de banda con el comando
ip ospf cost <valor>.
