Determinación de DR y BDR

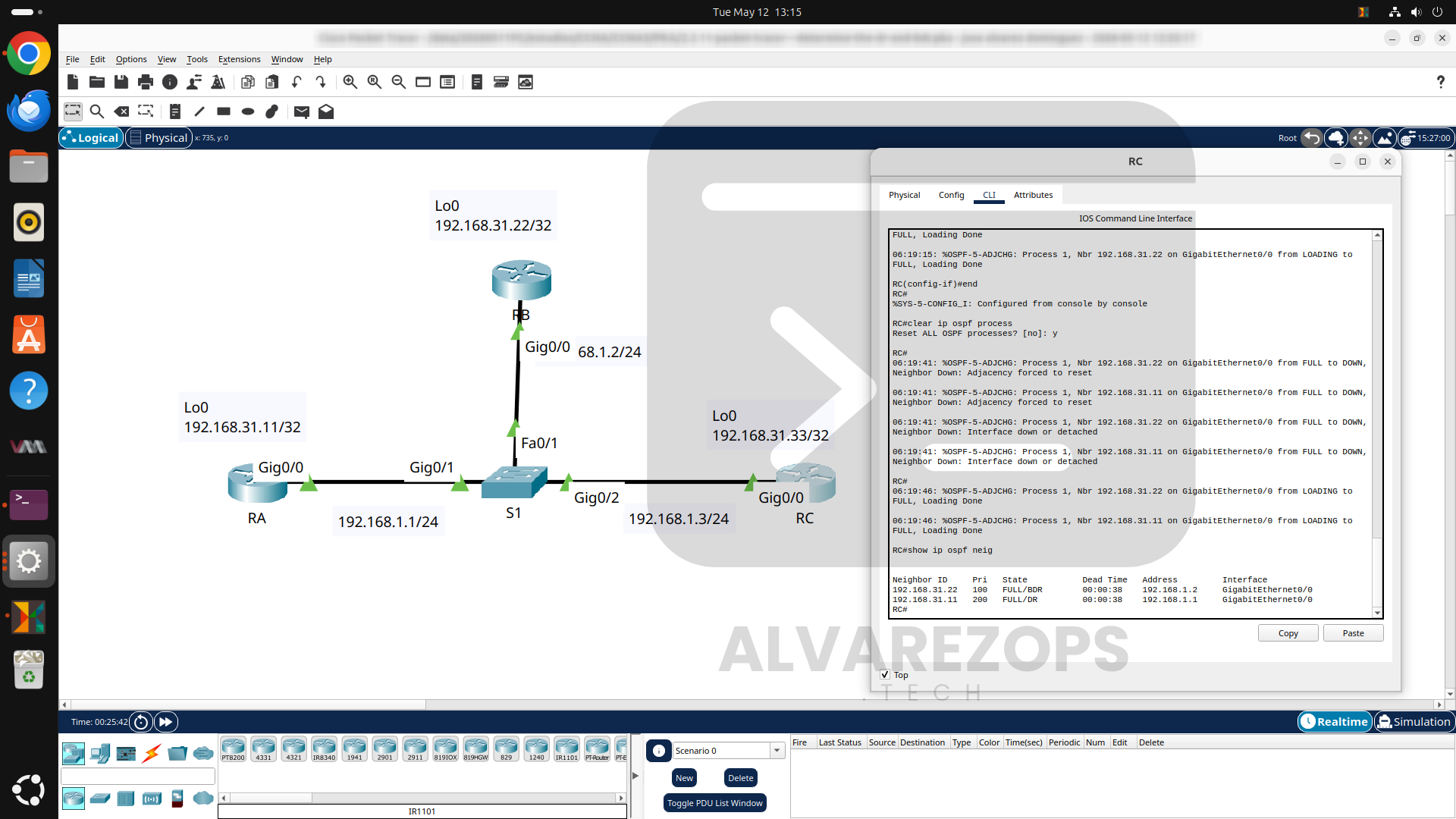

(Packet Tracer 2.3.11)
Este documento resume la gestión de roles en redes OSPF de acceso múltiple (Ethernet), cubriendo la elección, manipulación de prioridades y verificación de adyacencias.
1. El Proceso de Elección DR/BDR
En redes multiacceso, OSPF elige un DR (Designated Router) y un BDR (Backup Designated Router) para reducir el tráfico de LSA. La elección sigue este orden:
- Prioridad de Interfaz: El valor más alto gana (0-255).
- Router ID más alto: Si hay empate en la prioridad, gana el Router ID más alto (basado en Loopbacks o IPs físicas).
Nota del Lab: Inicialmente, RC (192.168.31.33) es el DR porque tiene el Router ID más alto entre los tres routers con prioridad por defecto (1).
2. Modificación de la Prioridad OSPF
Para forzar a un router específico a ser el “jefe” de la red, configuramos la prioridad manualmente en la interfaz.
Configuración en RA (Objetivo: DR)
RA(config)# interface GigabitEthernet 0/0
RA(config-if)# ip ospf priority 200
Configuración en RB (Objetivo: BDR)
RB(config)# interface GigabitEthernet 0/0
RB(config-if)# ip ospf priority 100
3. Forzar una Nueva Elección
Si cambias la prioridad, el DR actual no cederá su puesto hasta que ocurra un fallo o se reinicie el proceso.
Comando para reiniciar el proceso OSPF
Se debe ejecutar en modo privilegiado en todos los routers de la red:
RA# clear ip ospf process
Reset ALL OSPF processes? [no]: yes
4. Diagnóstico y Verificación en Vivo
Para entender qué ocurre durante la elección, podemos usar herramientas de depuración (debug) y comandos de estado.
Monitoreo de Adyacencias
RA# debug ip ospf adj
Este comando muestra en consola cómo los routers pasan de 2-WAY a FULL y quién es elegido como DR/BDR en tiempo real.
Verificación de Roles
RA# show ip ospf neighbor
| State | Significado |
|---|---|
| FULL/DR | El vecino es el Router Designado. |
| FULL/BDR | El vecino es el Router Designado de Respaldo. |
| FULL/DROTHER | El vecino es un router normal (no DR ni BDR). |
5. Reglas de Oro del DR/BDR
- Prioridad 0: Si configuras
ip ospf priority 0, el router nunca podrá ser DR ni BDR. Se quedará siempre como DROTHER. - Estabilidad: Si el DR falla, el BDR asciende a DR. Cuando el antiguo DR vuelve a la vida, no recupera su puesto; se queda como BDR o DROTHER.
- Redes Punto a Punto: En enlaces
/30o/31configurados comonetwork-type point-to-point, no existe la elección de DR/BDR.
6. Comandos de Verificación Rápidos
show ip ospf interface g0/0: Muestra la prioridad configurada y el estado actual (DR/BDR/DROTHER).undebug all: Apaga todos los mensajes de diagnóstico activos.
